Elektromos motorok: Hogyan alakul át az áram forgómozgássá?
Az elektromos motorok napjaink egyik legfontosabb technikai eszközei. Fő feladatuk, hogy az elektromos energiát mechanikai, vagyis mozgási energiává alakítsák át, legtöbbször forgómozgás formájában. Ez a folyamat alapvető fizikai törvényeken nyugszik, amelyek a mágnesesség és az elektromosság kapcsolatán alapulnak.
Az elektromos motorok jelentősége a fizikai tudományokban és a mérnöki alkalmazásokban kiemelkedő. Ezek az eszközök konkrét példái az energiaátalakításnak, a villamos energia és a mechanikai energia közötti átmenetnek, amely a modern technológia alapja. Megértésük segíti a diákokat és mérnököket abban, hogy tisztán lássák, hogyan működnek az elektromágneses kölcsönhatások.
A hétköznapokban szinte mindenütt találkozunk elektromos motorokkal: háztartási gépekben, elektromos járművekben, ipari automatizálásban, számítógépek hűtőventilátoraiban és még sok más helyen. Megértésük és működésük ismerete nemcsak elméleti, hanem gyakorlati szempontból is nélkülözhetetlen.
Tartalomjegyzék
1. Mi az elektromos motor és hogyan működik alapjaiban?
2. Az elektromos áram szerepe a motor működésében
3. Mágneses mezők: az elektromotor lelke
4. Az állórész és a forgórész felépítése
5. Az elektromágnesesség alapjai a motorban
6. Hogyan jön létre a forgatónyomaték?
7. A kommutátor és a kefék működése
8. Váltóáramú és egyenáramú motorok összehasonlítása
9. Energiaátalakítás: áramtól forgómozgásig
10. Hatékonyság és veszteségek az elektromotorokban
11. Modern fejlesztések az elektromos motorokban
12. Az elektromos motorok jövője és alkalmazási területei
13. GYIK (Gyakran Ismételt Kérdések)
Mi az elektromos motor és hogyan működik alapjaiban?
Az elektromos motor olyan fizikai szerkezet, amely elektromos energiából mechanikai energiát, leggyakrabban forgómozgást hoz létre. Alapvetően két fő részből áll: egy mozdulatlan rész (állórész) és egy forgó rész (forgórész vagy rotor). Ezek a részek mágneses és elektromágneses kölcsönhatáson keresztül működnek együtt.
Az elektromos motor működésének alapja egy egyszerű, de zseniális fizikai elv: egy elektromos árammal átjárt vezető mágneses térben erőhatás alá kerül. Ha ezt a vezetőt úgy helyezzük el, hogy el tudjon forogni, akkor az erő forgómozgást fog kiváltani. A folyamat fenntartását különböző technikai megoldások – például kommutátor és kefék – biztosítják.
A motorok típusainak és működésének megértése nemcsak a fizika tanulásában hasznos, hanem a technológiai fejlődés szempontjából is kulcsfontosságú. Például az elektromos autók forradalma alapvetően az elektromotorok hatékonyságán és fejlettségén múlik.
Az elektromos áram szerepe a motor működésében
Az elektromos áram az elektromotorokban a fő mozgatóerő. Amikor egy tekercsben elektromos áram folyik, az áram mágneses teret hoz létre a tekercs körül. Ez a mágneses tér kölcsönhatásba léphet más mágneses terekkel – például az állórész állandó mágnesével –, aminek következtében erőhatás jön létre.
A fizika egyik legfontosabb törvénye ebben az esetben az Ampère-törvény, amely kimondja, hogy egy árammal átjárt vezető körül mágneses tér keletkezik. Ez a mágneses tér iránya a jobbkéz-szabály szerint állapítható meg: ha a jobb kezünk hüvelykujjával az áram irányába mutatunk, akkor az ujjaink görbülete mutatja a mágneses tér irányát.
Az elektromos áram erőssége (I), ami amperben (A) mérhető, közvetlenül meghatározza a létrejövő mágneses tér erősségét, és így a motor által kifejtett forgatónyomatékot is. Ezt kihasználva lehetőség van a motor teljesítményének szabályozására.
Mágneses mezők: az elektromotor lelke
Az elektromos motorok működésének középpontjában a mágneses mező áll. A mágneses mező az a tér, amelyben egy mágnes vagy egy elektromos árammal átjárt vezető mágneses hatást fejt ki. Az elektromotorban általában kétféle mágneses mező is jelen van: az állórész által létrehozott (állandó vagy elektromágneses) mező, és a forgórész tekercseiben keletkező mező.
Ezek a mágneses mezők egymásra hatva hozzák létre azt az erőt, ami a forgórészt mozgatja. A legfontosabb fizikai törvény itt a Lorentz-erő törvénye, amely kimondja, hogy egy vezetőben folyó áramra mágneses térben erő hat. Ez az erő mindig merőleges az áram irányára és a mágneses tér irányára.
A mágneses mező irányát mágneses indukcióvektorral (B) jellemezzük, amit teslában (T) mérünk. Az elektromos motorok tervezésekor pontosan meg kell határozni, hogy a mágneses tér mekkora legyen, mert ez nagyban befolyásolja a motor teljesítményét és hatékonyságát.

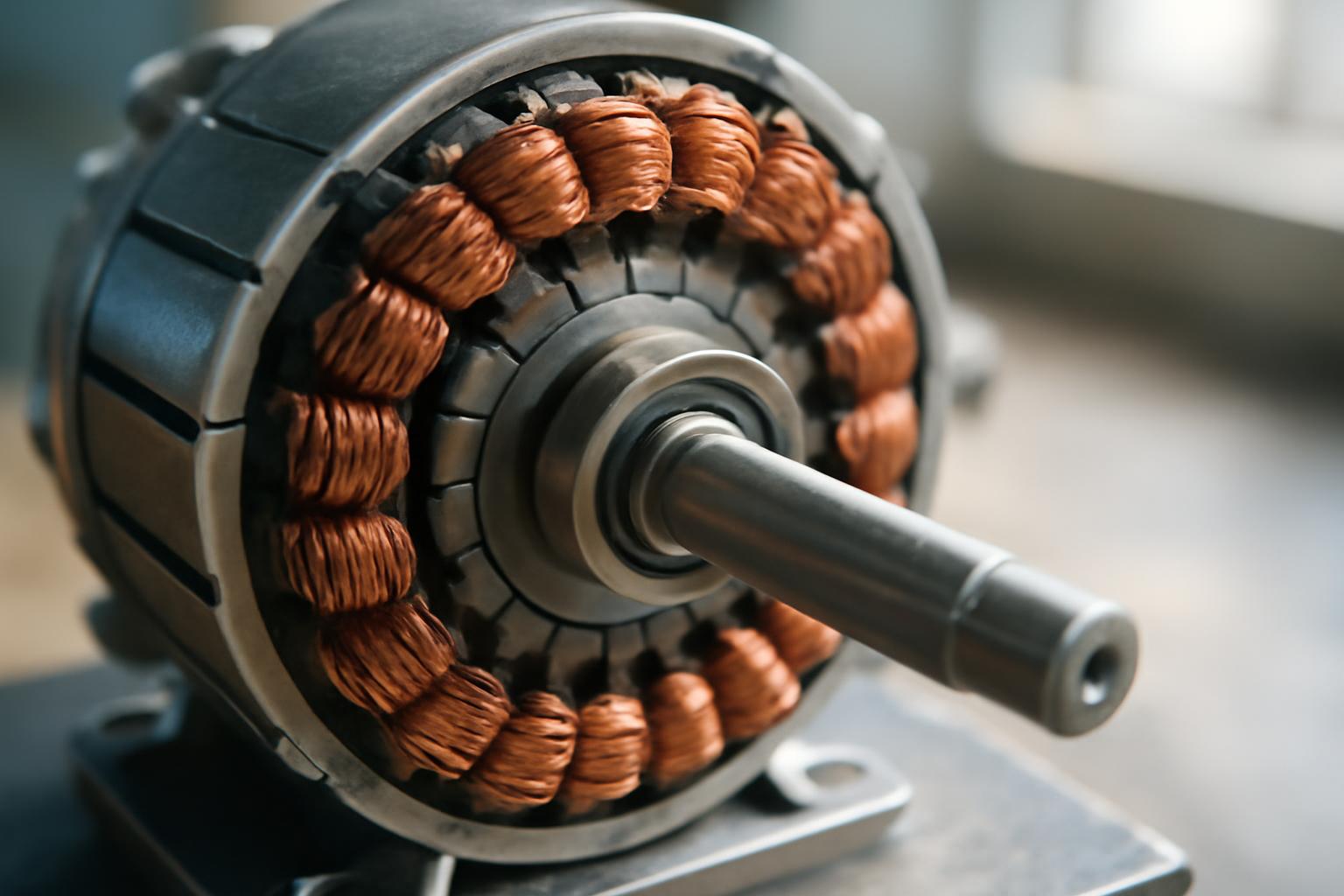

Az állórész és a forgórész felépítése
Az elektromos motor szerkezete két fő egységből áll: az állórészből (sztátor) és a forgórészből (rotor). Az állórész a motor állandó, mozdulatlan része; gyakran tartalmaz állandó mágneseket vagy elektromágneseket, amelyek létrehozzák a kívánt mágneses mezőt.
A forgórész (rotor) az a rész, amely ténylegesen forog. Rajta találhatók azok a tekercsek vagy vezetők, amelyeken keresztül áram folyik, és amelyekben a mágneses tér hatására erő keletkezik. Ezek a szerkezeti elemek különféle anyagokból készülhetnek, hogy a lehető legjobb mágneses tulajdonságokat érjék el.
A két rész közötti légrés is fontos szerepet játszik: minél kisebb a légrés, annál nagyobb erő tud kifejlődni, de túl kicsi légrés esetén megnőhet a surlódás és a meghibásodás veszélye. A motorok tervezésekor mindig kompromisszumot kell találni a hatékonyság, az élettartam és a költségek között.
Az elektromágnesesség alapjai a motorban
Az elektromos motorok működésének alapja az elektromágnesesség – az a fizikai jelenség, amikor egy árammal átjárt vezető mágneses teret hoz létre. Ez a jelenség adja a lehetőséget arra, hogy az elektromos energiát mozgási energiává alakítsuk.
Az egyik legfontosabb törvény itt a Faraday-féle indukció törvénye, amely kimondja, hogy egy zárt áramkörben feszültség indukálódik, ha a mágneses fluxus időben változik benne. Ez a fordítottja annak, amikor a motorban áramot vezetünk a tekercsbe: itt a létrehozott mágneses mező erőhatást fejt ki a vezetőre.
A motorokban gyakran alkalmaznak tekercseket, amelyek több menetes huzalból állnak, így az áram által keltett mágneses tér sokkal erősebbé válik. Ez a trükk teszi lehetővé a kis méretű, de nagy teljesítményű motorok gyártását.
Hogyan jön létre a forgatónyomaték?
A forgatónyomaték létrejöttének kulcsa a Lorentz-erő. Amikor a mágneses tér és az áram iránya megfelelően találkozik, akkor a vezetőben egy olyan erő ébred, amely a vezetőt forgásra készteti. Ez az alapelv minden elektromos motornál működik, függetlenül annak típusától.
A forgatónyomaték (M) pontosan azt az erőt jelenti, amely a forgórészt el akarja forgatni az állórészhez képest. A forgatónyomaték nagysága függ az áram erősségétől, a mágneses tér nagyságától, a vezető hossztól, és attól, hogy a vezető milyen szögben áll a mágneses térhez képest.
A következő képlet írja le a forgatónyomatékot (M):
M = N × B × I × A × sin(α)
ahol
N = tekercsek száma
B = mágneses indukció (T)
I = áram erőssége (A)
A = a tekercs által bezárt felület nagysága (m²)
α = a tekercs síkja és a mágneses mező iránya közötti szög
Példa:
Egy 10 menetes (N) tekercsen 2 A áram folyik, mágneses tér B = 0,5 T, a tekercs felülete 0,01 m², a szög α = 90° (így sin(90°) = 1):
M = 10 × 0,5 × 2 × 0,01 × 1
M = 0,1 Nm
Ez azt jelenti, hogy ilyen feltételek mellett a motor 0,1 Nm forgatónyomatékot fejt ki.
A kommutátor és a kefék működése
Az egyenáramú (DC) motorok esetében szükség van egy speciális szerkezetre, amely folyamatosan változtatja a tekercsben áramló áram irányát. Ez a kommutátor és a hozzá tartozó kefék feladata. A kommutátor egy forgó érintkező rendszer, amely biztosítja, hogy a tekercsben mindig a megfelelő irányba folyjék az áram, így a forgatónyomaték mindig ugyanabba az irányba hasson.
A kefék rugalmas anyagból, általában szénből készülnek, és folyamatos érintkezést tartanak fenn a forgó kommutátorral. Ez az érintkezés ugyanakkor okozhat kopást és szikrázást, ami a motor élettartamát befolyásolhatja. Éppen ezért a modern motoroknál igyekeznek olyan megoldásokat alkalmazni, amelyek nem igényelnek keféket (például brushless motorok).
A kommutátor és a kefék jelentik a leggyakoribb karbantartási problémát a hagyományos motoroknál, ezért ezek cseréje és karbantartása rendszeres feladat lehet az ipari és háztartási alkalmazásokban.
Váltóáramú és egyenáramú motorok összehasonlítása
Az elektromos motorokat alapvetően két nagy csoportra oszthatjuk: egyenáramú (DC) és váltóáramú (AC) motorokra. Mindkét típusnak megvannak a maga előnyei és hátrányai, melyeket az alábbi táblázat mutat be:
| Típus | Előnyök | Hátrányok | Legjellemzőbb felhasználás |
|---|---|---|---|
| Egyenáramú | Egyszerű fordulatszám-szabályozás, nagy indítónyomaték | Karbantartásigényes (kefék, kommutátor kopik) | Elektronikai eszközök, modellek |
| Váltóáramú | Kevés karbantartás, hosszú élettartam, nagy teljesítmény | Bonyolultabb fordulatszám-szabályozás | Ipari gépek, háztartási gépek |
Az egyenáramú motorok előnye, hogy könnyen és precízen szabályozható a fordulatszámuk, hátrányuk viszont a kefék és kommutátor kopása. A váltóáramú motorok sokkal tartósabbak, kevesebb karbantartást igényelnek, viszont az irányításuk bonyolultabb lehet, például frekvenciaváltóval kell szabályozni őket.
A választás mindig az adott feladattól függ; ma már egyre elterjedtebbek a kefe nélküli motorok (brushless DC motorok), amelyek ötvözik a két klasszikus típus előnyeit.
Energiaátalakítás: áramtól forgómozgásig
Az elektromos motor fizikai működésének lényege az energiaátalakítás. Az elektromos áram, ami a tekercseken keresztül áthalad, mágneses teret hoz létre, amely aztán mechanikai munkává – vagyis forgómozgássá – alakul át. Ezt a folyamatot gyakran hívják elektromechanikus energiaátalakításnak.
A hatásfokot az eredő mechanikai teljesítmény és a felvett elektromos teljesítmény aránya adja meg. A főbb összefüggések:
Pᵉˡᵉᵏᵗʳᵒᵐᵒˢ = U × I
Pₘₑcₕₐₙᵢₖₐᵢ = M × ω
η = Pₘₑcₕₐₙᵢₖₐᵢ ÷ Pᵉˡᵉᵏᵗʳᵒᵐᵒˢ × 100%
ahol
U = feszültség (V)
I = áram erőssége (A)
M = forgatónyomaték (Nm)
ω = szögsebesség (1/s)
η = hatásfok (%)
Például, ha egy motor 100 W elektromos teljesítményt vesz fel, és ebből 80 W-ot tud mechanikai munkára fordítani, akkor a hatásfok:
η = 80 ÷ 100 × 100% = 80%
Ez nagyon jó hatásfoknak számít, de a gyakorlatban a veszteségek miatt ennél általában alacsonyabb az érték.
Hatékonyság és veszteségek az elektromotorokban
Az elektromos motorok hatékonyságát befolyásoló tényezők között szerepel:
- Joule-hőveszteség (a vezetőben képződő hő)
- Mágneses veszteségek (hysterézis, örvényáramok)
- Mechanikai veszteségek (csapágyak, surlódás)
- Szellőztetési veszteségek
Ezeket összefoglalóan veszteségi teljesítménynek nevezzük, amit a motor által leadott és felvett teljesítmény különbségeként számolhatunk ki.
A gyakorlati motorok hatásfoka általában 60-95% között van, a kisebb, egyszerűbb eszközökben alacsonyabb, az ipari, nagy teljesítményű motorokban magasabb érték jellemző.
Az alábbi táblázat jól szemlélteti az egyes veszteségtípusokat:
| Veszteségtípus | Jelentősége | Csökkentési lehetőség |
|---|---|---|
| Joule-hő | Közepes–magas | Jobb vezetékek, hőelvezetés |
| Hysterézis | Közepes | Lágyvas anyag, megfelelő tervezés |
| Örvényáram | Alacsony–közepes | Laminált magvas szerkezet |
| Mechanikai | Magas (pl. csapágyaknál) | Kenés, jobb csapágyak |
| Szellőztetés | Alacsony | Hatékony légáramlás, zárt ház |
A hatékonyság javítása érdekében a gyártók folyamatosan fejlesztik a motorok anyagait és szerkezeti kialakítását.
Modern fejlesztések az elektromos motorokban
Az elmúlt évtizedekben számos forradalmi újítás jelent meg az elektromos motorok területén. Ezek közül az egyik legfontosabb a kefe nélküli (brushless) motorok megjelenése, amelyek nagy hatékonyságot, hosszú élettartamot és minimális karbantartási igényt kínálnak.
A modern motorokban egyre gyakrabban használnak állandó mágneses rotort, amely ritkaföldfém-alapú mágnesekből készül. Ez jelentős teljesítménynövekedést és méretcsökkenést tesz lehetővé.
További fontos irány a digitális vezérlés és a precíz fordulatszám-szabályozás. A mai motorvezérlők képesek optimalizálni a motor működését akár terhelés alatt is, ezáltal jelentős energiamegtakarítást érve el.
Az alábbi táblázat összefoglalja a legfontosabb modern fejlesztéseket:
| Fejlesztés | Előnyök | Alkalmazás |
|---|---|---|
| Kefe nélküli motorok | Hosszú élettartam, nagy hatékonyság | Elektromos autók, drónok |
| Állandó mágneses rotor | Nagyobb teljesítmény, kisebb méret | Kéziszerszámok, robotika |
| Digitális vezérlés | Precíz szabályozás, energia-megtakarítás | Ipari automatizálás, háztartási gép |
Az elektromos motorok jövője és alkalmazási területei
Az elektromos motorok fő szerepet játszanak a fenntartható technológiákban. Az elektromos járművek, az ipari robotok, a háztartási gépek és a megújuló energiaforrások (például szélturbinák) mind modern elektromotorokat használnak.
A jövőben várhatóan a hatékonyság további növelése, a súly csökkentése, és a környezetbarát anyagok alkalmazása lesz a fejlődés fő iránya. Az intelligens vezérlés, a beépített szenzorok és a hálózatba kapcsolt motorok új lehetőségeket nyitnak meg például az okosotthonokban és az ipar 4.0-ban.
Érdemes kiemelni, hogy az elektromos motorok az energiahatékonyság növelésének egyik legfontosabb eszközei, ezért a fizika és a mérnöki tudományok kiemelten foglalkoznak velük.
GYIK – Elektromos motorok (10 kérdés-válasz)
-
Mi az elektromos motor alapvető működési elve?
Egy elektromos árammal átjárt vezető mágneses térben erőhatás alá kerül, így mechanikai munkát végez. -
Miért fontos a mágneses mező az elektromotor működésében?
A mágneses mező biztosítja azt az erőt, amely a forgórészt mozgásba hozza. -
Mi a különbség az egyenáramú és a váltóáramú motorok között?
Az egyenáramú motorok egyszerűbben szabályozhatók, de több karbantartást igényelnek; a váltóáramúak tartósabbak, de bonyolultabb a vezérlésük. -
Mi a kommutátor feladata?
Biztosítja, hogy az áram iránya mindig megfelelő legyen a forgórészben, így a motor egyenletesen foroghat. -
Miért kopnak el a kefék az egyenáramú motorokban?
Mert folyamatosan érintkeznek a forgó kommutátorral, így súrlódás és szikrázás miatt kopnak. -
Mi a fő veszteségtípus az elektromotorokban?
A Joule-hő, a mágneses veszteségek (hysterézis, örvényáram), és a mechanikai veszteségek (csapágyak, surlódás). -
Hogyan lehet növelni egy elektromos motor hatásfokát?
Minőségi anyagokkal, fejlett hűtéssel, optimalizált szerkezettel és korszerű vezérléssel. -
Mi az a brushless (kefe nélküli) motor?
Olyan motor, amelyben nincs kommutátor és kefék, ezért tartósabb és hatékonyabb. -
Milyen területeken alkalmazzák leggyakrabban az elektromos motorokat?
Iparban, járművekben, háztartási gépekben, számítástechnikában és orvosi eszközökben. -
Mi várható az elektromos motorok fejlődésében a következő évtizedekben?
További hatékonyságnövekedés, kisebb méret, könnyebb súly, intelligens vezérlés, és szélesebb körű felhasználás.
